技术参数
-----------------------------------------------------------------------------
名 称：2G/H臭氧发生器配件（模块电源+臭氧管）
型 号：KS-2G
工作电压：AC220V/50HZ
电源功率：15-20W
冷却方式：风冷
供 气 源：干燥洁净的氧气或空气
臭氧产量：2G/H
臭氧浓度：氧气源50-100mg/L;空气源5-8mg/L
进 气 量：氧气源： 0.5-1L/min 空气源： 8-10/min
工作环境温度：-7～45℃
工作环境湿度：≤85%RH
外形尺寸：臭氧管尺寸（长*宽*高）：90*56*66mm 电源尺寸：130*56*42mm
净 重： 0.52KG
气嘴尺寸：内径3mm 外径7mm宝塔接头
安装尺寸：电源安装孔距：120mm，孔径：φ4.2mm。
臭氧管安装孔距：47mm，孔径：φ4.2mm
产品结构说明：
-------------------------------------------------------------------------------

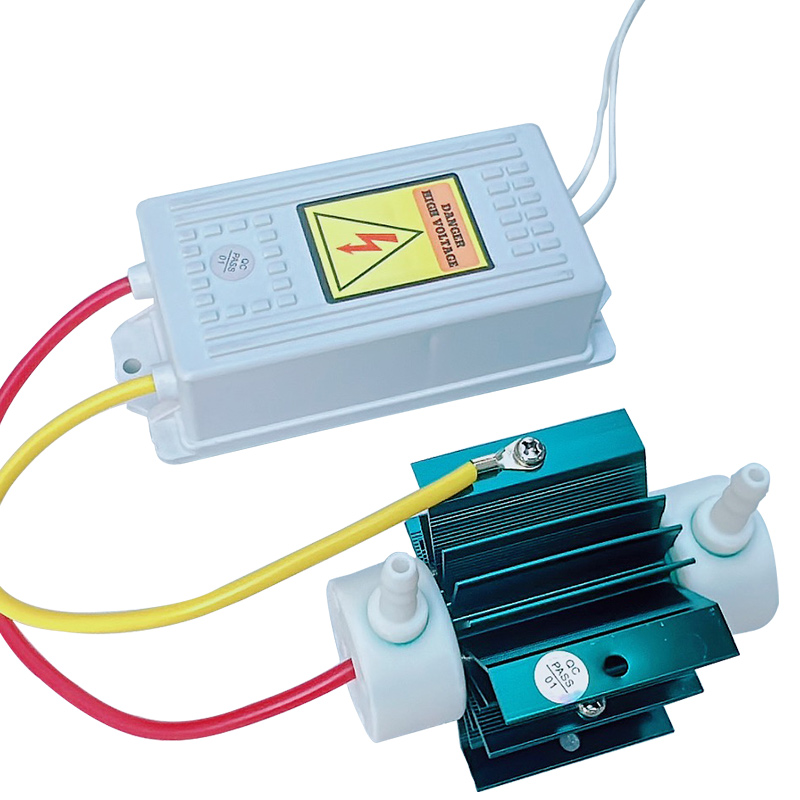

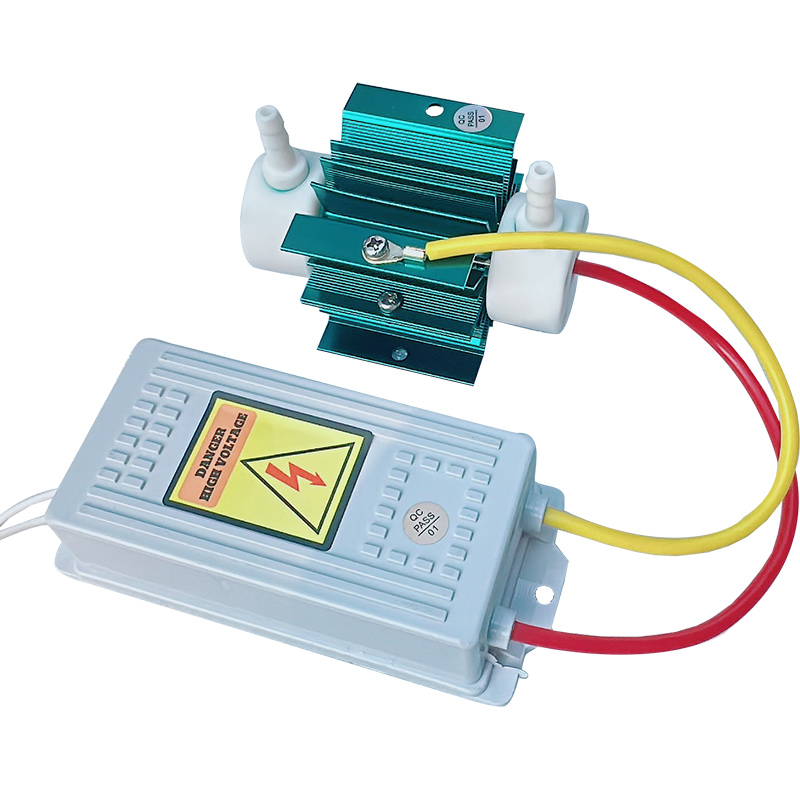

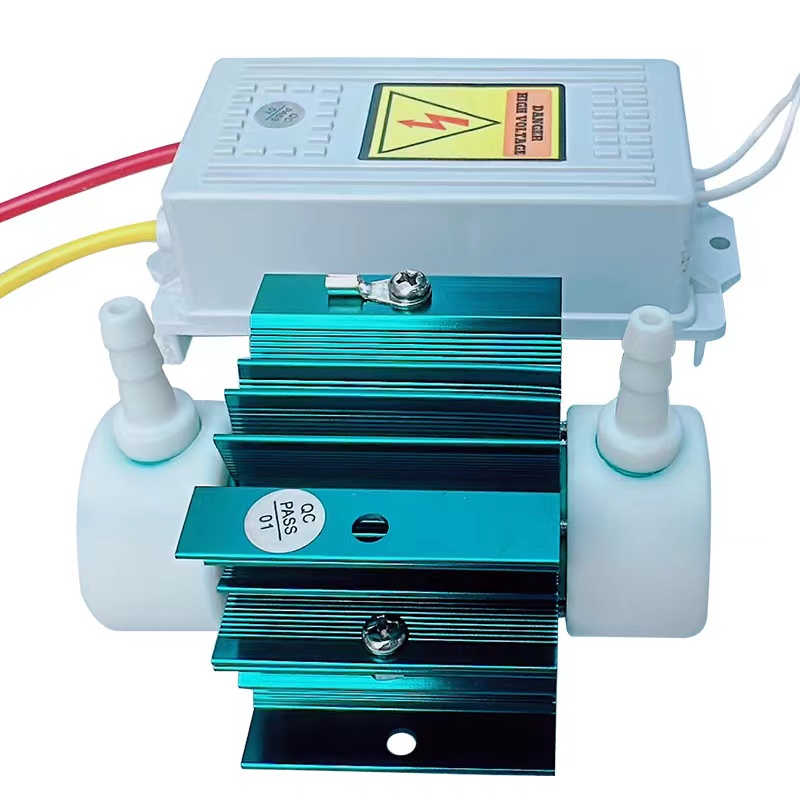

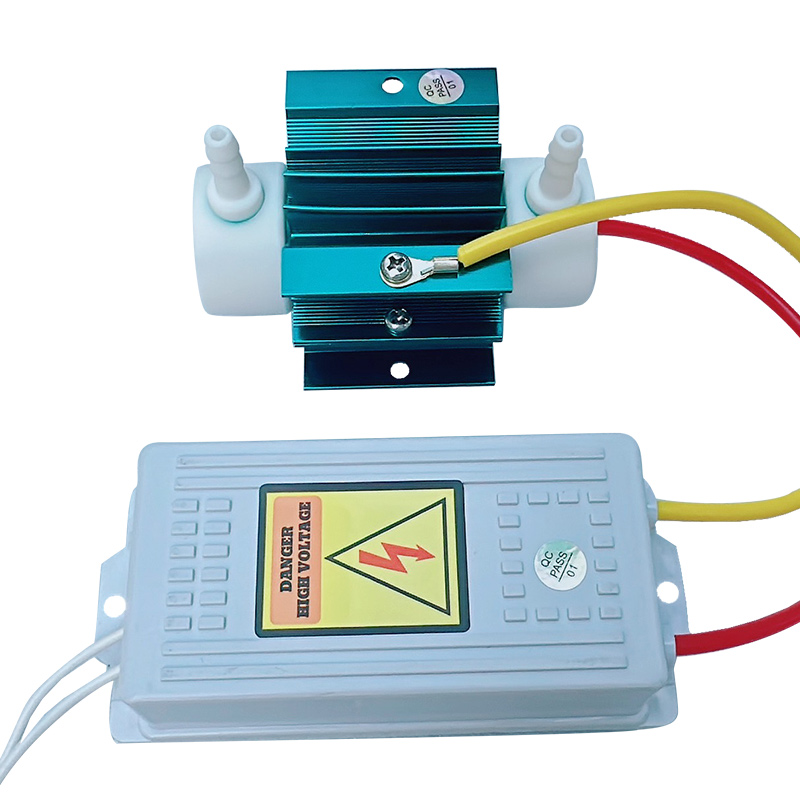

1、2G/H臭氧发生器配件包括：臭氧管和高压可调电源。
2、臭氧管的构成及特点：内电极316L不锈钢，外电极铝合金散热片，介电材质为含量99.7%以上的二氧化硅石英管制成，聚四氟乙烯及氟胶密封原件组合而成，外电极风冷，石英管发生器主要特点为介电常数高，介质韧性好运输途中不易坏，热膨胀系数低，耐压0.3MPA。正常使用寿命一般在2万小时以上。
3、高压电源构成及特点：真空环氧高压包；FR4电路板PCB，短路、开路、过流保护，功率可调，正常使用寿命1.8万小时以上
设备用途说明
-------------------------------------------------------------------------------
KS-2G臭氧发生器配件是臭氧机的主要核心部件，供气气源可用氧气也可用空气，可用在需要臭氧灭菌或净化的地方，一般运用空间杀菌消毒、除味除臭、脱色、各种原水污水处理。
设备安装使用说明
-------------------------------------------------------------------------------
第1步：高压电源及臭氧管安装在绝缘板上，绝缘板固定在机箱中，需要注意：臭氧管及高压电源距离金属机箱外壳大于5厘米（高压部分如果距离金属机箱外壳太近，可能会形成高压涡流从而影响使用甚至损坏），臭氧管安装在机箱上的对流风空间内，确保工作时机上的风扇能吹到臭氧管的散热片，确保臭氧管的外电极风冷稳定。
第2步：进气口及臭氧出口的安装：臭氧管的气嘴不分进出气嘴，任意一端均可进出，进气口的导气管材料可用硅胶管或PVC管，出气口用抗氧化的管子（四氟管，氟胶管等）接通，要求不漏气即可。通入臭氧管进气口的气体，无论是氧气还是空气，都要确保气体洁净干燥，温度不要高于45℃，湿度不能大于70%RH。
第3步：检查线路：高压线和高压地线接通臭氧管后，要尽量将高压线以最短的距离连接，配件出厂时高压线长30CM左右，安装时，可根据安装的位置尽量将高压线剪短接通，避免高压线在机箱内与其他的线路或物件碰触在一起，如有条件，可用内径为8MM的硅胶管套上高压线，增强绝缘性。焊接有弹簧的高压线塞到臭氧管中部，其他的任何电线线路，不要靠近高压部分（高压包，高压线，臭氧管），否则高压可能会干扰其正常使用功能。

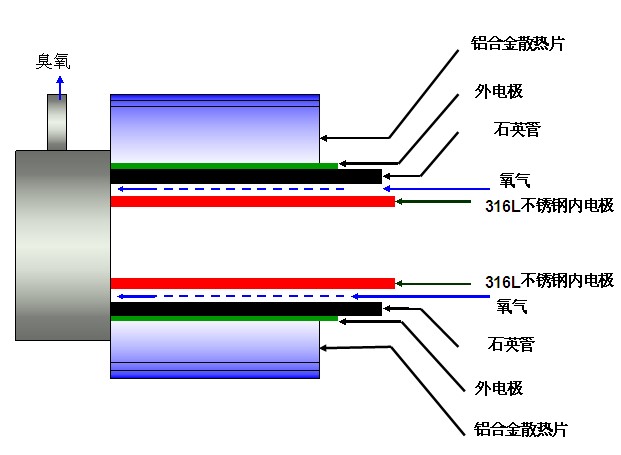

臭氧管结构示意图：

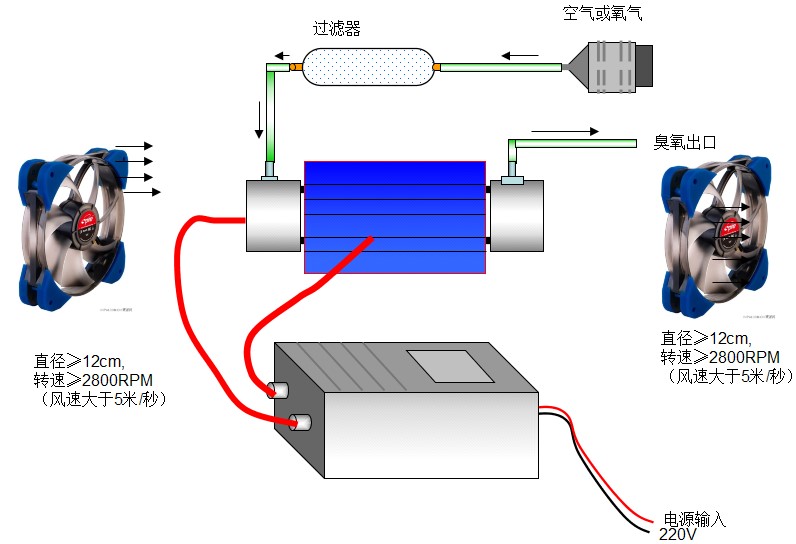

安装图示：

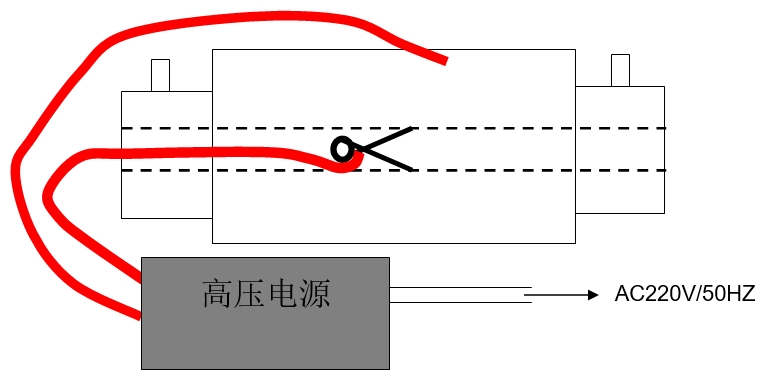

高压电源与臭氧放电管的接线方式：
两条虚线之间是臭氧管内电极不锈钢管的内空部分，将焊接有卡簧的高压线塞入内部，利用螺丝刀将卡簧塞入臭氧管大约中间部位即可。另外一条高压线接在臭氧放电管的铝合金散热器上。
（注意：两条高压线不要交叉在一起）
使用注意事项
-------------------------------------------------------------------------------
1、收到货物后，请先检查设备有无损坏或缺失零配件，确保没有问题后再投入到安装使用环节。
2、安装组件过程中，请注意轻拿轻放，避免摔毁。
3、设备安装完毕后，通电之前再次检查气路、电路，确保无误后再通电。
4、设备安装要确保高压无外泄到机箱外壳上，高压危险。
5、禁止在易燃易爆场所使用。
6、确保风冷为对流散热良好，臭氧管工作时温度不可高于60℃。
7、臭氧出口臭氧浓度较高，人体请勿长时间接触臭氧，投放到密闭空间的臭氧可在机器停止工作20分钟后方可进入。
8、非专业人员请勿打开机箱，一般电工人员需在向专业维护人员咨询后方可打开机箱。
9、设备用在水处理时，请确保气水混合装置不要有水回流到臭氧管的气路中，否则会导致高压短路。
日常维护保养
-------------------------------------------------------------------------------
1、设备应放置在干燥通风洁净的环境中，环境温度在-7～45℃之间，相对湿度小于85%RH。
2、设备维护保养时，需断电操作。
3、定期检查设备上的通风气排，如有较多灰尘，请及时清理并装回原位。
4、设备可24小时连续工作，但请确保设备散热通风良好。
5、清洁湿毛巾必须拧干后使用，切勿将水滴溅入机器内部。
售后服务
-------------------------------------------------------------------------------
1、自购买之日起免费保修一年。
2、在保修期内如有用户使用不当或人为损坏，维修需收取损坏零件费用。
